在建筑工程中，麗水鋼板倉作為一種重要的儲存設施，其倉頂設計施工的重要性不言而喻。麗水鋼板倉倉頂?shù)脑O(shè)計不僅關系到倉體的穩定性和安全性，還直接影響到倉內儲存物資的保護效果和使用壽命。本文將從鋼板倉倉頂設計的幾個關鍵要點出發，探討其設計施工中的注意事項。

一、支點選擇與布局

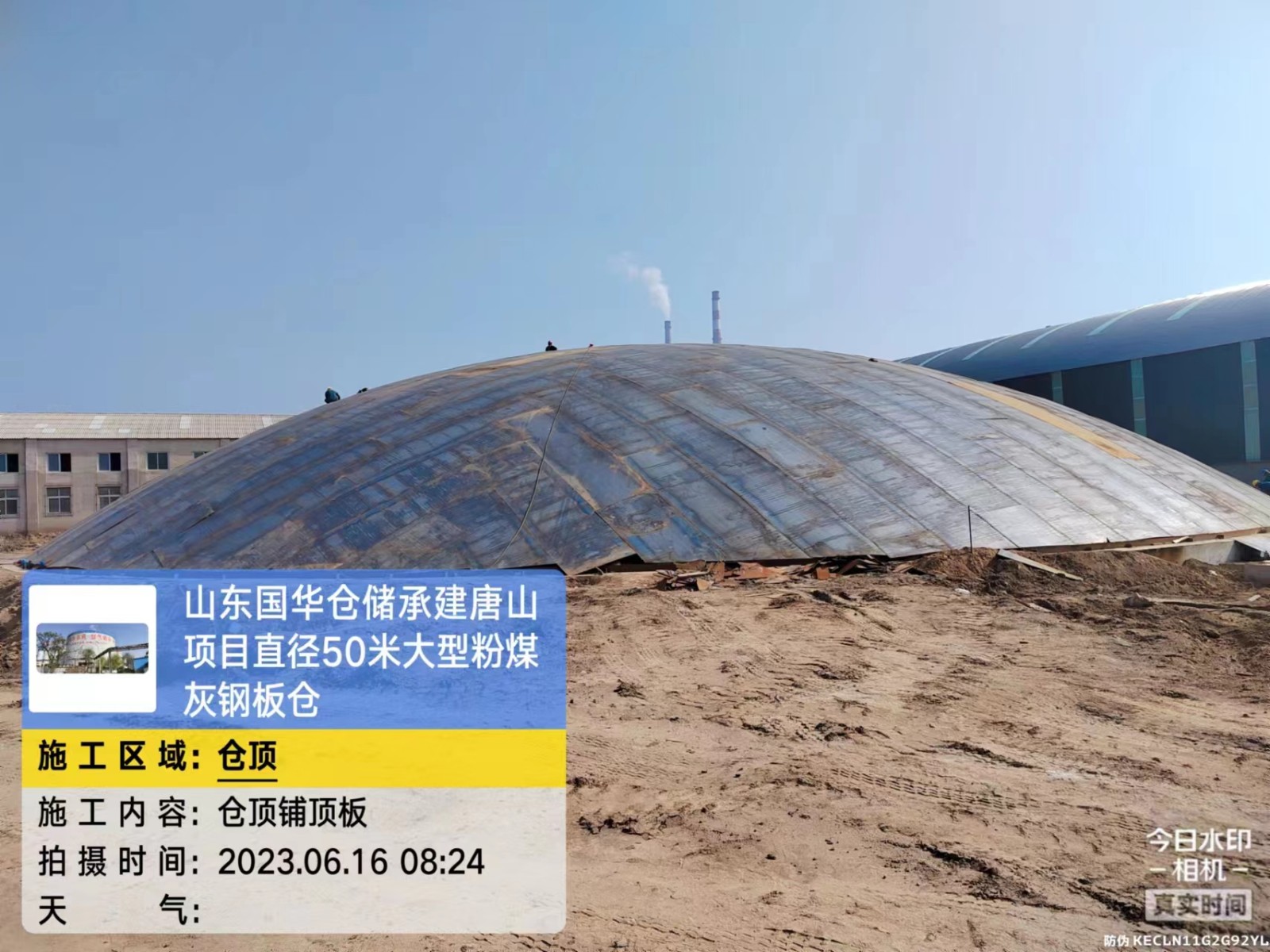

鋼板倉倉頂上的建筑或設備支點選擇至關重要。根據設計要求，支點應優先設置在倉壁處，避免直接設置在斜梁上，以減少對倉體結構的額外負擔。若荷載分布對稱，支點也可考慮設置在倉頂圓錐臺上。對于較重的倉上建筑或重型設備，建議采用落地支架，以確保結構穩固，防止因支點設置不當導致的安全隱患。

二、倉頂坡度與排水設計

倉頂坡度是設計中的一個重要參數，它直接影響到倉頂?shù)呐潘ЧＲ话銇碚f，倉頂坡度宜為1:5至1:2，且不應小于1:10。合理的坡度設計可以確保雨水迅速排出，防止積水對倉體造成腐蝕和損壞。同時，倉頂四周應設置圍欄，設備廊道、操作平臺欄桿高度不應小于1200mm，以確保人員安全。

在排水設計方面，倉頂出檐不得小于100mm，并應設置垂直滴水裝置，其高度不應小于50mm。倉檐處應安裝密封條，以防止雨水滲入倉內。特別是在臺風影響地區，應采取有效措施防止雨水倒灌，確保倉體安全。

三、電纜與連接件處理

在鋼板倉倉頂設計中，測溫電纜等電氣設備的安裝也需特別注意。測溫電纜不得直接吊掛于倉頂板上，以避免因電纜重量和振動對倉頂結構造成不利影響。同時，倉頂板與檁條之間的連接應采用隱蔽螺栓連接，避免使用外露螺栓，以防止雨水滲入和腐蝕。

四、施工細節與質量控制

鋼板倉倉頂?shù)氖┕ぜ?xì)節處理同樣關鍵。在施工過程中，應嚴格按照設計圖紙和技術規范進行操作，確保每個環節的施工質量。特別是在焊接、螺栓連接等關鍵工序中，應嚴格控制焊接質量，確保連接牢固可靠。同時，還應注意施工過程中的安全防護措施，確保施工人員的人身安全。

五、總結與展望

鋼板倉倉頂設計施工要點涉及多個方面，從支點選擇與布局、倉頂坡度與排水設計、電纜與連接件處理到施工細節與質量控制等，都需要嚴格把控。只有確保每個環節的施工質量，才能確保鋼板倉倉頂?shù)姆€(wěn)定性和安全性。

未來，隨著科技的進步和建筑技術的不斷發展，鋼板倉倉頂設計施工將更加注重智能化、綠色化和可持續化。通過引入先進的施工技術和材料，提高鋼板倉倉頂?shù)哪途眯院铜h(huán)保性能，為儲存物資提供更加安全、可靠的保障。

總之，鋼板倉倉頂設計施工要點是確保倉體穩定性和安全性的關鍵所在。只有充分理解并掌握這些要點，才能在實際工程中做到科學設計、規范施工，為儲存物資提供堅實的保障。
